Aardbeving bij Geelbroek

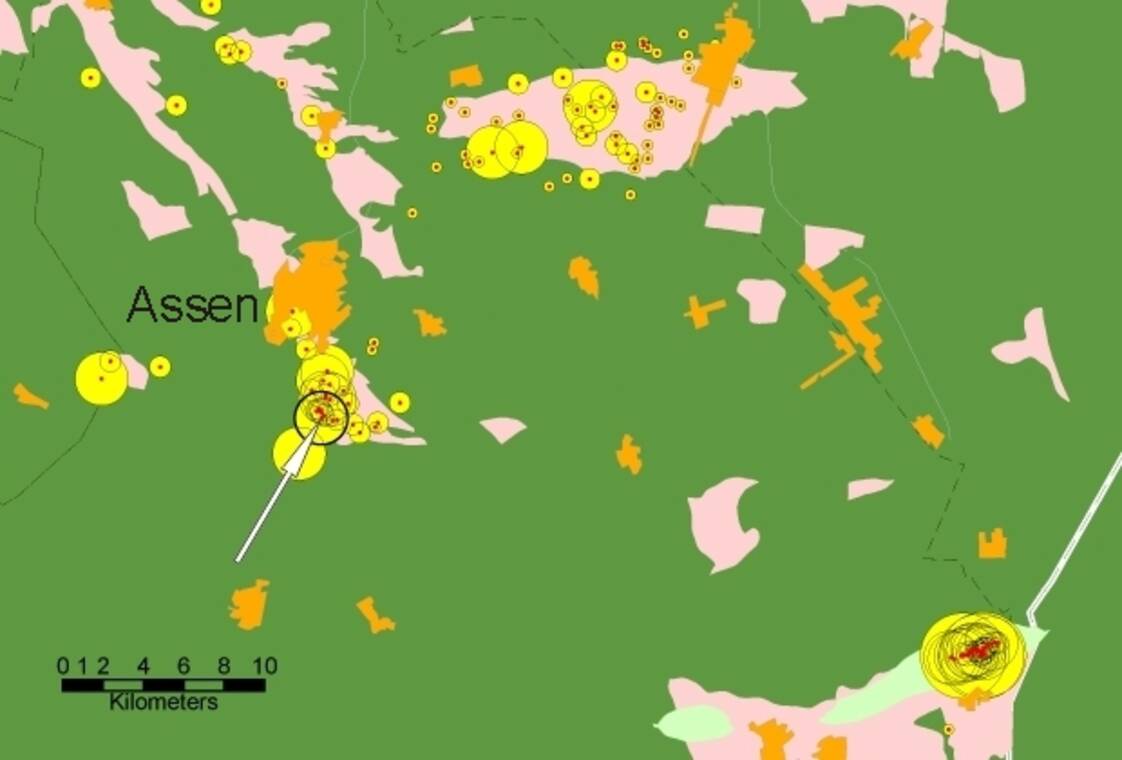

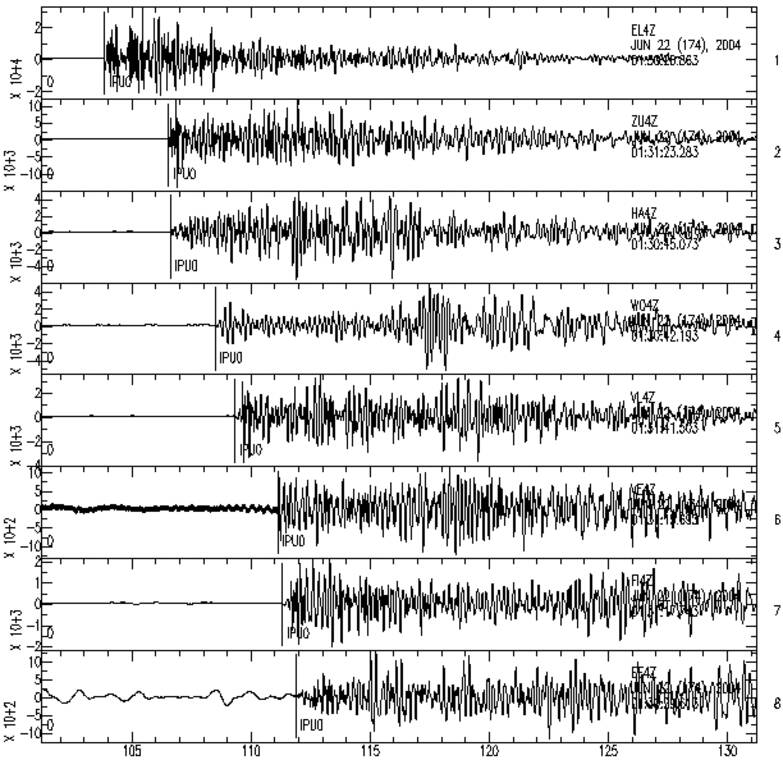

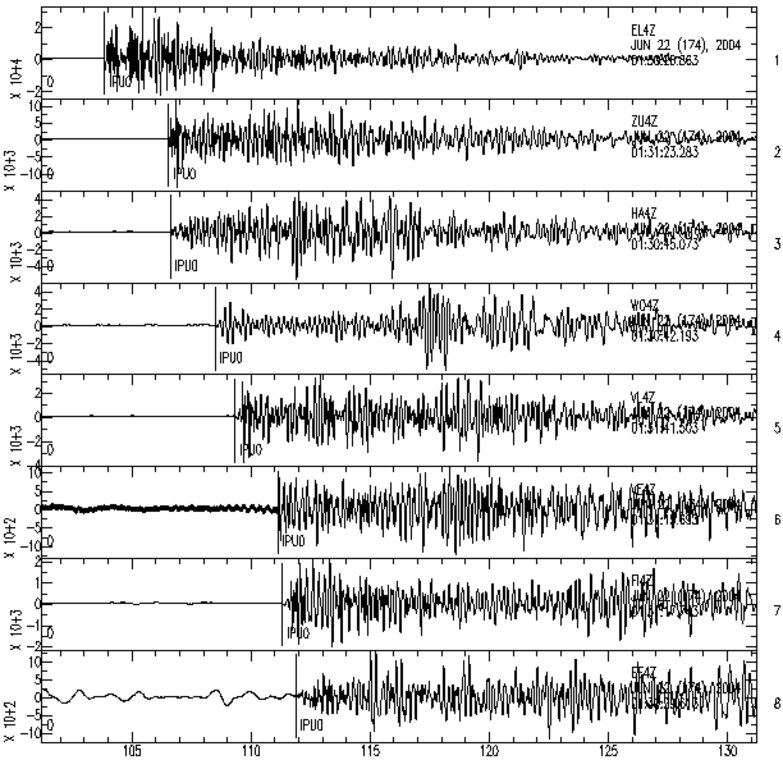

Deze aardbeving houdt verband met de gaswinning in het Eleveld gasveld. Rond Geelbroek is dit de 11e schok sinds 1991 en de sterkste tot nu toe. In 1991 is de seismiciteit bij Geelbroek begonnen met een beving van 2,6 op de schaal van Richter. Op het kaartje is de seismiciteit van Noord-Oost Nederland te zien. Aardbevingen zijn als gele rondjes weergegeven. De beving van 22 juni is met een pijl aangeduid. De grotere plaatsen zijn oranje en de gasvelden roze. In de onderstaande figuur zijn de registraties te zien van de vertikale componenten van onze boorgatseismometers op dieptes van 200 meter. De bovenste registratie is van het station Elp met een afstand van 7 kilometer van het epicentrum. Het onderste seismogram is van station Eenrum op een afstand van 52 kilometer. Met de registraties rondom de beving is het mogelijk het epicentrum nauwkeurig te bepalen.
